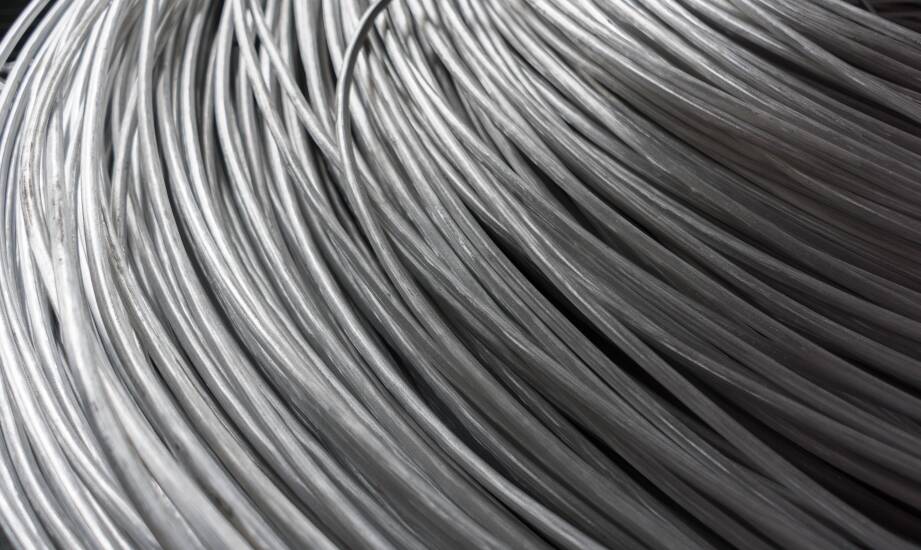

Co naprawdę oznacza AFL w przewodach stalowo-aluminiowych i kiedy ten zapis ma znaczenie

W projektach modernizacji napowietrznych linii elektroenergetycznych rzędu 110 kV sama bazowa nazwa typu przewodu rzadko wystarcza do podjęcia bezpiecznej decyzji technicznej. Sytuacja z jednej z dużych inwestycji infrastrukturalnych dobrze obrazuje ten powracający problem. Dokumentacja wykonawcza wskazywała wyłącznie ogólny wymóg zastosowania technologii stalowo-aluminiowej. Dostawca dostarczył wariant o proporcji materiałów 1:6, pomijając wcześniejszą analizę mikroklimatu trasy oraz odległości między słupami. Po naciągnięciu splotu i podaniu pełnego obciążenia prądowego pojawiły się nadmierne zwisy, zwłaszcza przy temperaturze roboczej przekraczającej 40 stopni Celsjusza oraz silnym wietrze bocznym. Wybrana konstrukcja nie spełniała rygorystycznych wymagań nośności mechanicznej na bardzo długich przęsłach sięgających 350 metrów. Taki błąd na etapie kompletacji zamówienia zmusza wykonawcę do kosztownych poprawek montażowych, a w skrajnych przypadkach stwarza ryzyko zerwania trasy zasilającej ważne obiekty przemysłowe, stacje transformatorowe lub kluczowe węzły komunikacyjne.

Przeczytaj również: Wyposażenie i funkcjonalność kontenerów gastronomicznych

Co ukrywa oznaczenie technologii stalowo-aluminiowej

Wielożyłowe przewody AFL składają się z dwóch odmiennych, lecz ściśle współpracujących ze sobą komponentów materiałowych. Wewnętrzny rdzeń wykonany z ocynkowanej stali odpowiada za przenoszenie głównych sił naciągu, zapobiegając przerwaniu linii pod wpływem jej własnego ciężaru oraz naporu wiatru. Zewnętrzne, współśrodkowe warstwy zbudowane z twardych drutów aluminiowych pełnią natomiast funkcję właściwego toru prądowego. Norma PN-EN 50182 precyzyjnie definiuje dopuszczalny stosunek czynnego przekroju stali do aluminium w poszczególnych modelach, co bezpośrednio przekłada się na certyfikację bezpieczeństwa całej linii. Zapis z końcówką 6 oznacza proporcję 1:6, wariant 8 to układ 1:8, natomiast specyficzne wersje przeznaczone do nietypowych obciążeń mogą osiągać wartości 1:1,7 lub nawet 1:20.

Przeczytaj również: Czy klimatyzacja w małym mieszkaniu to dobry pomysł?

Zmiana tego jednego z pozoru prostego parametru całkowicie modyfikuje charakterystykę pracy całej instalacji elektroenergetycznej. Większy udział stali podnosi dopuszczalne naprężenia montażowe, ale jednocześnie zauważalnie zwiększa masę metra bieżącego i ogranicza całkowitą przepustowość prądową ze względu na niższą przewodność samego rdzenia. Dopasowanie właściwej proporcji metali decyduje o stabilności infrastruktury na długich dystansach, gdzie splot nieustannie pracuje pod wpływem drastycznych wahań temperatury otoczenia. Różnica w module Younga oraz współczynniku rozszerzalności cieplnej między stalą a aluminium sprawia, że oba materiały wydłużają się w zupełnie innym tempie. Zrozumienie tych zjawisk fizycznych pozwala uniknąć błędów przy projektowaniu głównych szlaków zasilających i utrzymać pełną zgodność z obowiązującymi przepisami budowlanymi.

Przeczytaj również: Klimatyzacja przemysłowa a jakość powietrza – jak to działa?

Kiedy otoczenie trasy narzuca weryfikację doboru

Długość pojedynczych przęseł, stopień ekspozycji na skrajne warunki atmosferyczne oraz faktyczny stan techniczny istniejących słupów bezpośrednio weryfikują początkowe założenia projektowe. Wymiana starej infrastruktury często ujawnia krytyczny problem ograniczonej nośności wysłużonych konstrukcji wsporczych. Zwiększenie mocy przesyłowej wymaga zastosowania grubszych warstw aluminiowych, aby zapobiec przegrzewaniu toru prądowego. To jednak generuje wyższe obciążenia mechaniczne, których stare słupy kratowe mogą po prostu nie utrzymać podczas intensywnego zimowego oblodzenia. Pomiary rzeczywistych zwisów i wnikliwa analiza stref wiatrowych wyznaczają ostateczne ramy dla parametrów nośności RTS, gwarantując ciągłe bezpieczeństwo pracy sieci.

Rozbudowa nowoczesnej sieci rzadko ogranicza się wyłącznie do samej linii napowietrznej o wysokim napięciu. W złożonych inwestycjach realizowanych dla transportu szynowego układ zasilania musi tworzyć bezawaryjny i spójny system z resztą lokalnej infrastruktury, szczególnie z podstacjami trakcyjnymi. Kable ziemne, specjalistyczne druty jezdne oraz miedziane przewody sterownicze odbierają i dystrybuują energię dostarczoną przez główne linie napowietrzne. Integracja materiałów dla takich projektów wymaga rygorystycznego dopasowania certyfikowanych złączek, izolatorów sekcyjnych i uchwytów elektroenergetycznych do konkretnej średnicy splotu. Brak kompatybilności między gładkim drutem a nieodpowiednio dobranym zaciskiem prowadzi do mikrowyładowań, wypalania styków i w konsekwencji poważnej awarii całej strefy zasilającej tory.

Parametry sieci a stabilność całego układu

O ostatecznym sensie zastosowania konkretnego wariantu splotu stalowo-aluminiowego decyduje funkcja pojedynczego odcinka trasy oraz ścisła zgodność certyfikacyjna z dedykowanym osprzętem łączeniowym. Same suche dane katalogowe mówiące o przekroju nie zapewniają długotrwałej eksploatacji sieci wysokiego napięcia w trudnym terenie. Najważniejsza pozostaje profesjonalna ocena rzeczywistych sił fizycznych działających na zawieszoną linię, wybór właściwych izolatorów odciągowych oraz bezpieczna integracja z rozbudowaną infrastrukturą rozdzielczą.

Dostarczając osprzęt elektroenergetyczny dla projektów infrastrukturalnych jako zespół Involt, obserwujemy nieustanną potrzebę kompleksowego podejścia do budowy sieci. Zagwarantowanie pewności zasilania wymaga połączenia wytrzymałych linii napowietrznych z rygorystycznie przebadanymi akcesoriami, od mocnych uchwytów naciągowych po elementy trakcji tramwajowej i kolejowej. Dopiero świadome powiązanie precyzyjnie dobranych materiałów przewodzących z certyfikowaną mechaniką mocującą zapewnia sprawność przesyłu energii, chroniąc strategiczne instalacje przed przerwami w dostawach.
