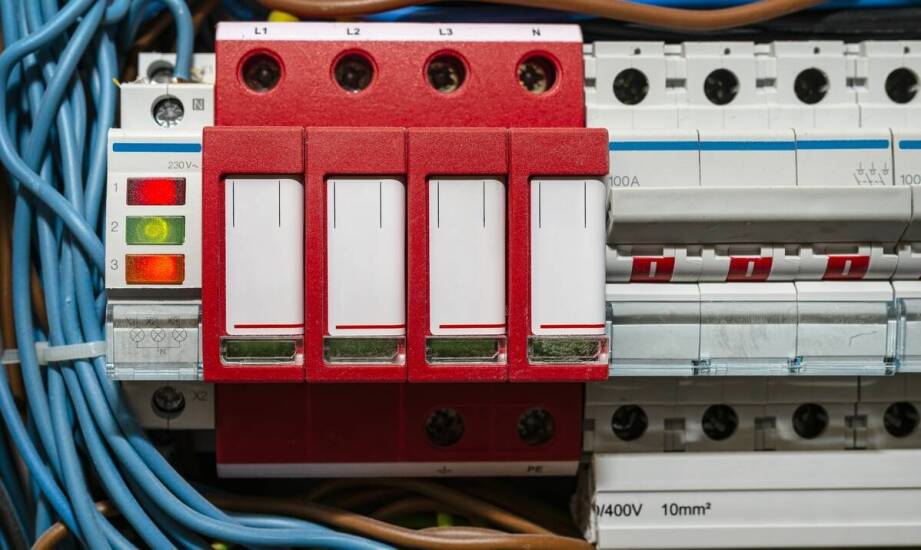

Jak dopasować ochronę różnicowoprądową do domu, instalacji przemysłowej i fotowoltaiki

Wybór wyłącznika różnicowoprądowego wydaje się prosty tylko na pierwszy rzut oka. W rzeczywistości to, co skutecznie ochroni gniazdka w domowej instalacji, może okazać się całkowicie bezużyteczne w rozdzielnicy przemysłowej lub w obwodzie zasilającym falownik fotowoltaiczny. Każde z tych zastosowań stawia przed aparaturą ochronną inne wymagania, a ignorowanie tych różnic prowadzi do fałszywego poczucia bezpieczeństwa lub uciążliwych, nieuzasadnionych zadziałań. Kluczem jest zrozumienie, jak charakter obciążenia wpływa na rodzaj i parametry wymaganego zabezpieczenia.

Kluczowe parametry i typy wyłączników różnicowoprądowych

Prawidłowy dobór wyłącznika różnicowoprądowego zaczyna się od analizy podstawowych parametrów instalacji elektrycznej. Pierwszym krokiem jest określenie prądu znamionowego (In), który musi być równy lub większy od prądu zabezpieczenia nadprądowego chroniącego dany obwód. W instalacjach domowych najczęściej stosuje się wartości 25 A lub 40 A, podczas gdy w przemyśle mogą one sięgać 63 A i więcej. Równie ważna jest znamionowa czułość (IΔn). Wartość 30 mA jest standardem dla obwodów gniazd wtykowych i oświetleniowych, zapewniając ochronę przed porażeniem przy dotyku bezpośrednim. Wyłączniki o czułości 100-300 mA stosuje się jako ochronę przeciwpożarową, ograniczając prądy upływu mogące uszkodzić izolację i doprowadzić do zapłonu. Ostatnim z podstawowych parametrów jest liczba biegunów – aparaty dwubiegunowe (2P) stosuje się w obwodach jednofazowych, a czterobiegunowe (4P) w trójfazowych.

Jednak sama zgodność prądów i liczby biegunów to za mało. Kluczowe jest dopasowanie typu wyzwalania RCD do charakteru odbiorników w chronionym obwodzie.

• Typ AC reaguje wyłącznie na prądy upływowe przemienne sinusoidalne. Był standardem w starszych instalacjach, gdzie dominowały obciążenia rezystancyjne i indukcyjne, takie jak grzałki czy proste silniki. Dziś jego zastosowanie jest ograniczone, ponieważ nie radzi sobie z prądami generowanymi przez nowoczesną elektronikę.
• Typ A jest obecnie standardem w budownictwie mieszkaniowym. Oprócz prądów sinusoidalnych wykrywa również prądy pulsujące o składowej stałej. Jest to niezbędne do ochrony obwodów zasilających sprzęt AGD (pralki, zmywarki), zasilacze impulsowe (komputery, ładowarki) czy ściemniacze oświetlenia.
• Typ F stanowi rozwinięcie typu A. Oprócz jego właściwości jest odporny na prądy upływowe o zmiennych częstotliwościach, które mogą pojawiać się w obwodach z jednofazowymi falownikami, nowoczesnymi klimatyzatorami czy pompami ciepła. Zapobiega to niepotrzebnym wyzwoleniom powodowanym przez pracę tych urządzeń.

Ochrona w fotowoltaice i automatyce a najczęstsze błędy

Największe wyzwania dla ochrony różnicowoprądowej stawiają instalacje fotowoltaiczne oraz zaawansowana automatyka przemysłowa. Falowniki (zarówno PV, jak i przemysłowe napędy) mogą generować w przypadku uszkodzenia gładki prąd upływu o składowej stałej (DC), przekraczającej 6 mA. Taki prąd jest niewidoczny dla wyłączników typu AC i A, a co gorsza, powoduje nasycenie ich rdzenia magnetycznego. W efekcie taki "oślepiony" aparat nie zadziała nawet wtedy, gdy w obwodzie pojawi się groźny dla życia prąd przemienny.

Dlatego w takich zastosowaniach bezwzględnie konieczne jest stosowanie wyłączników typu B, które wykrywają prądy stałe gładkie oraz prądy przemienne o wysokich częstotliwościach. Tylko one gwarantują skuteczną ochronę w obecności falowników i napędów. Prawidłowo dobrane Wyłączniki różnicowo prądowe typu B, zainstalowane po stronie AC falownika, zapewniają nie tylko bezpieczeństwo, ale także selektywność działania całej instalacji.

Unikanie błędów przy projektowaniu ochrony jest kluczowe dla jej niezawodności. Do najczęstszych pomyłek należą:

• Stosowanie wyłącznika typu AC w obwodach z elektroniką – stwarza to jedynie iluzję ochrony, ponieważ urządzenie może nie zadziałać przy realnym zagrożeniu.
• Ignorowanie składowej stałej DC – pominięcie analizy prądów upływu generowanych przez falowniki PV, napędy przemysłowe czy stacje ładowania pojazdów elektrycznych i niezastosowanie wyłącznika typu B to poważny błąd zagrażający bezpieczeństwu.
• Brak koordynacji z zabezpieczeniem nadprądowym – wyłącznik RCD nie chroni przed skutkami zwarć i przeciążeń, dlatego musi być poprzedzony wyłącznikiem nadmiarowoprądowym o odpowiednio dobranym prądzie znamionowym.

Właściwy dobór wyłącznika różnicowoprądowego to proces, który wymaga analizy charakteru obwodu, rodzaju podłączonych odbiorników i potencjalnych zagrożeń. W standardowej instalacji domowej najczęściej wystarczający będzie aparat typu A o czułości 30 mA. Jednak instalacje przemysłowe, a zwłaszcza te wyposażone w fotowoltaikę lub napędy o regulowanej prędkości, wymagają znacznie głębszej wiedzy i nierzadko zastosowania specjalistycznej aparatury typu B. To inwestycja nie w sam produkt, ale w realne bezpieczeństwo użytkowników.
